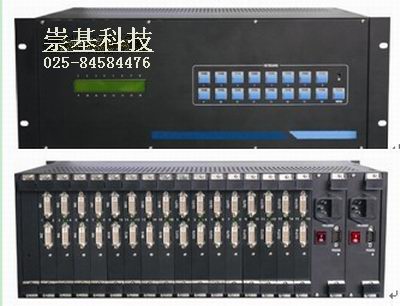

DVI信号矩阵切换器

典型产品型号：CJ- MTDVI-16×16

产品简介：

DVI信号矩阵切换器，是一款高性能的电脑信号专业切换设备，用于多个DVI数字信号输入输出的交叉切换，提供独立的DVI输入、输出端子，每路DVI分量信号单独传输、单独切换，使信号传输衰减降至最低，图像和声音信号能高保真输出。
 主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。

南京崇基信息科技有限公司：025-84584473,84584476,84584479Fax 。

产品特点：
  RS-232远程控制,方便与个人电脑、中控系统或各种远端控制设备配合使用
  本产品带有断电现场切换记忆保护、LCD液晶屏显示、状态记忆等功能
  负载连接状态指示
  实时监测输入信号及当前各输入通道的信号接入
  高抗干扰通信接口电路，保证了通信的可靠性
  采用先进的数字同步识别处理技术
  采用国际先进的SMT贴片技术，特有ESD静电保护功能,性能稳定可靠
  标准机架安装

同系列产品型号：
CJ-MTDVI-4*4 ,CJ-MTDVI-8*4 ,CJ- MTDVI-8*8 ,CJ- MTDVI-16*8 ,CJ- MTDVI-16*16
其他型号均可定制。

技术参数及指标：
视频
最大码率： 3.15 Gbps
分辨率： 高达1080P (HDTV)
位时钟抖动： <0.15 Tbit
最大时钟频率： <165MHZ
时钟相位差： <100PS
视频输入
接    口： DVI-D
最小/最大电平： T.M.D.S  150<Vsdiff<1200MV
均    衡： 6dB、12dB
建议最大输入距离： 小于15米
视频输出
接    口： DVI-D
最小/最大电平： T.M.D.S  150<Vsdiff<1200MV
均    衡： 0dB、2dB 4dB、6dB
建议最大输入距离： 小于10米
控制种类
串行控制接口： RS-232, 9针COM连接口
波特率： 2400,4800,9600,19200
控制协议： 8位；1个停止位；无奇偶校验位
串行控制口结构： 3=TX，2=RX，5=GND
PC 控制程序： DPTECH Matrix
规格
电    源： 170VAC- 240VAC, 50/60 Hz,自适应电源
温    度： 工作温度：0°C～+50°C   储存温度：-20°C～+70°C
湿    度： 储存、使用湿度：10% ～ 90%
功    耗 ： ≤60W
平均故障间隔时间： 30,000小时。
