应用行业

盐城建湖110指挥调度中心

客户需求

80㎡大屏由三部分构成液晶墙
1、36片三星46寸超窄边6X6方式拼接而成、拼缝6.7MM，可以任意拼接、跨屏漫游
2、左边24片三星40寸6X4的排列方式的工业液晶监视器、可以集体软关、可以任意切换。
3、右边24片三星40寸6X4的排列方式的工业液晶监视器、可以集体软关、可以任意切换。

液晶大屏顶端配置LED显示区域，用来显示欢迎标语、时间日期等信息、带有滚动功能；

支持6路VGA信号输入，16路监控信号输入，16路高清信号输入；36路信号上拼接大屏；

支持彩色底图；

可以使其中任意一路或多路视频信号放大至全屏显示；

解决方案

每块屏均配备一个拼接单元，用来实现任一路监控信号的全屏显示。

每块屏均配备一个拼接单元，在三部分屏的拼接单元分别用RS485的控制线进行进行软件控制。

选用工业级LED及控制软件实现用来显示欢迎标语、时间日期等信息、带有滚动功能。

工程配备数字解码器、数字矩阵、数字信号通过解码器到数字矩阵由数字矩阵上48台监视器可以由数字矩阵来任意组合切换。

由数字矩阵出来的信号直接进入专门为公安系统工程一款性能强大的纯硬件架构的高端图像拼接处理器进行对36片的液晶进行全屏范围内任意缩放、叠加、漫游实现全数字监控系统。

任意一路或多路视频信号放大至全屏显示这样可以显示各路摄像头出现非正常状态时放大至清晰，便于对现场情况的分析和调度。

两边的48台监视器在平常的时候可以监视重要的部位，

我公司推出二代液晶拼接产品系列“obelisk”液晶显示大屏系统可以完美支持高分辨率的GIS应用、通过视频监控再上大屏，在指挥中心可以了解到目前的交通状况、广场秩序、重点场所状态等重要信息，便于迅速作出决策。

可以和交通部门进行联网直接在大屏GPS、违章查询、电子警察。

图像拼接处理设备支持6路VGA信号输入，16路监控信号同时上屏，16路高清信号同时上屏如有增加可以在直接加入相应的模块就行方便维修。

图像拼接处理处理设备有专门为支持彩色底图的SD卡。

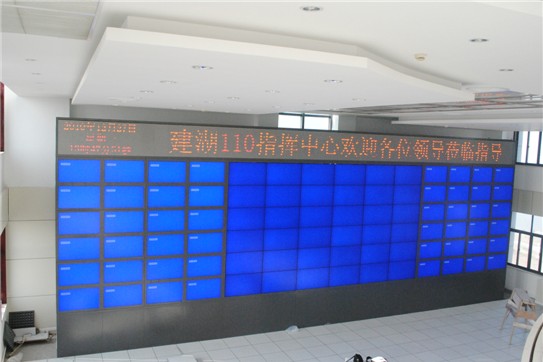

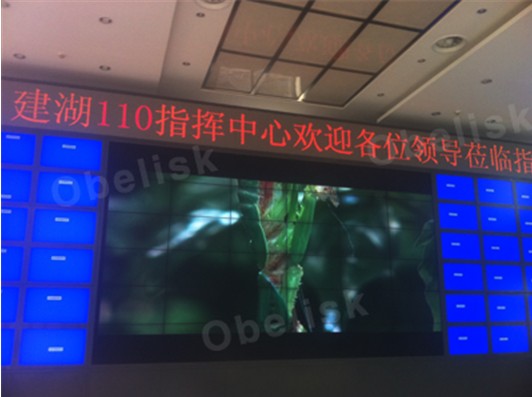

工程效果展示
