光学虚拟便携交互式电子白板

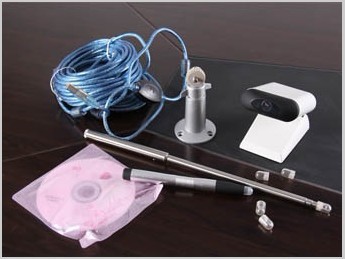

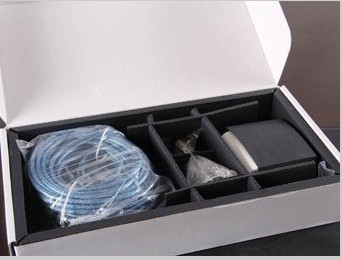

包装内容

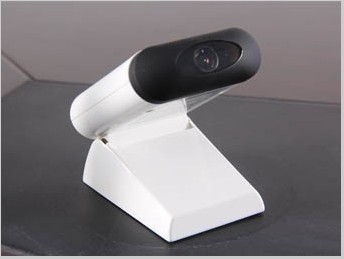

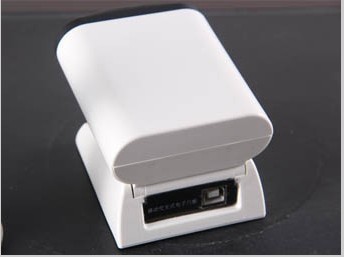

（1)      光学采集器



（2)      产品光盘（应用程序）



（3)      USB2.0连接线

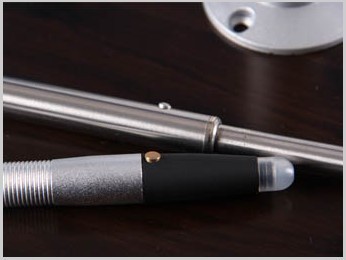

（4)      红外书写笔，电子教鞭



（5)      USB线延长器







推荐配置



（1）     硬件：CPU单核1.5G以上，256MB或以上内存，光驱；



（2）     USB端口：计算机须具有符合USB2.0协议的USB接口；



（3）   操作系统：Windows XP /Windows 2003 / Windows VISTA/ Windows7；

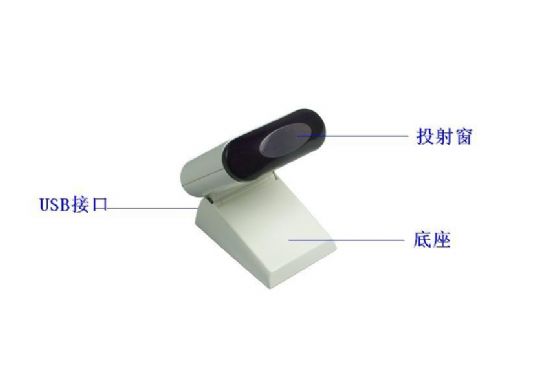

结构图





 一、虚拟电子白板是什么？





       虚拟电子白板是一种新型的电子白板图形处理技术，它能够捕捉虚拟电子白板电子笔在演示图像上的动作并对其进行分析。



       应用虚拟电子白板，投影机、PDP、LCD、背投影响等等任何一种演示设备均能瞬间变成高质量的便携电子白板。





二、如何使用虚拟电子白板？



       使虚拟电子白板对准投影影像，并且通过USB连接虚拟电子白板与您的计算机。 使用定位系统对影像进行快速校准。使用虚拟电子白板，任何一种影像系统均能变成电子白板。





三、功能特点：



 1、适用于任何尺寸和任何演示设备：



    虚拟电子白板可以感应从正投、背投传递出来的影像，因此PDP、LCD、背投电视、投影等等产品均能应用并变成电子白板。您能让您正在使用的任何一种演示设备变成电子白板。并能精确感应高达150英尺的影像。



2、精准的流畅书写：



     虚拟电子白板的超高解析度，让您能够在您的投影上书写出20像素大小的字体。极速反应！60帕每秒的取样速率，让您的电子书写如纸质书写般得流畅舒适。



3、简单的安装过程：



     多种可选安装方式：桌面、天花板、甚至整合与您的投影机上。虚拟电子白板的娇小机身和提供的多种安装方式，让它可以简易地安装于任何位置。校准定位过程及其简便，数分钟内搭建你的电子白板系统。任何人均能使用。使用USB供电，不需安装额外电池。



4、高性价比：



      初始购置成本远低于购置书写式电子白板。定位校准等程序可以由任何一位用户进行而不需要专业的工作人员。更低的维护费用。



5、与您的PC进行最直观的互动：



      可使用虚拟电子白板对电脑进行单击、双击、右键拖动等鼠标操作。通过影像进行最直观的互动演示，让演示者能够对演示内容进行远程操控。



6、应用领域：



     教育：虚拟电子白板讲替您省下为教室安装电子白板的高昂费用。您的演说稿件将被自动保存为多媒体记录，视频文档或者应用于在线课堂。虚拟电子白板让您的课程能够重复利用。



     商业：一种新型的互动式演示，让您在会议和研讨会中保持与听众的眼神交流。在您的头脑风暴小组讨论和会议等需要精神集中的场合，您将不用再为笔录而费神。任何书写的内容将被完整地保存于电脑当中，无一遗漏。







支持两种书写方式





即接触式和非接触式书写,所有其他技术原理的白板都无法实现非接触式书写,包含红外定位、超声、压感等技术.非接触式书写即教师可以在离白板数米距离之外的地方通过激光笔操作.







非接触书写的意义





当老师在上课的过程中,有时会走到学生中间和学生做一些交流,或者老师离白板有一定的距离,没有办法直接触摸到白板,这种情况下如果使用传统白板就无法在原地书写,必须到白板前书写,而使用易视的三维电子白板可以在原地书写,或对白板内容进行圈画.







捷发光学电子白板技术原理





书写时，红外笔或激光笔会在白板上形成光点。红外定位仪会捕获光点，并对光点位置进行坐标转换，将坐标传到电脑中，从而实现类似鼠标的控制。

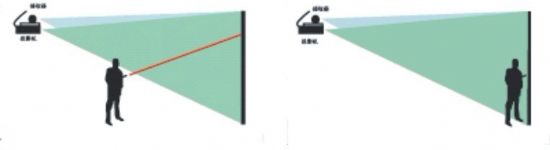

                   非接触式书写                                                           直接接触书写




主要优势





1、 非接触书写,支持远距离三维操作:教师可以离白板几米远的距离通过激光束操作白板,因此再大的白板教师也可以操作,甚至可以在白板的最上方书写.任何基于其他技术的白板都不具备此功能.





2、 支持大尺寸白板,分辨率没限制:由于使用的光电定位识别技术与板体本身没有关系,白板的大小尺寸不再成为技术难题,从40-150寸都没有问题,而且大尺寸白板只需增加少量成本.并且,可支持不同的分辨率（1024*768/1280*720/1440*900/1920*1080）.





3、 携带、运输、安装方便:整套产品包括定位仪、光电笔、USB线. 体积轻巧.安装时只需要将定位仪连接至电脑USB插口上,再将定位仪固定在投影机上即可.或放在桌面。





4、 液晶屏改触摸屏:只需要定位仪和光电笔就可以将普通液晶电视或等离子电视改造成触摸屏,成本大约是普通液晶触摸显示器的1/2左右.





技术参数







信号接收器
信号光源	红外/激光，自动校准
有效接收面积(最大投影面积)	对角线150”
有效工作距离(接收器到屏幕)	短焦（1.2米）；长焦（3米）
通讯接口	USB
分辨率	1024X768显示分辨率下屏幕中心位置漂移小于±1像素点（最佳安装条件下）
时间延迟	一般情况下30ms以下
功耗	<1W
重量	200G
体积	7.5CM(W)*6.5CM(H)*9CM(T)
书写笔
发射光源	一头发射红外,一头发射激光
笔尖触发方式	全向压力触发
按键数	2键
工作电流	40－50mA
体积	30cm*2cm
重量	75G(含电池)
系统要求
操作系统	WINDOWS98/2000/XP/VISTA/WIN7
处理器	单核1.5G以上
内存大小	256MB以上







产品比较







技术原理	自动校正	多点触摸	远距离非接触操作	定位准度	便携程度	操作灵敏度	手指触摸操作	可变尺寸	设备易损性	价格
电磁波感应	不支持	少数厂家支持	不支持	准确	体积大,重量重,运输安装不方便	差	不支持	固定尺寸	板面易损	较高
红外线扫描	不支持	不支持	不支持	准确	体积大,重量重,运输安装不方便	较快	支持	固定尺寸	板面易损	较高
压感式技术	不支持	少数厂家支持	不支持	相对 准确	体积大,重量重,运输安装不方便	一般	支持	固定尺寸	板面易损	高昂
超声波技术	不支持	不支持	不支持	相对 准确	体积大,重量重,运输安装不方便	一般	不支持	40至80可变	不易损坏,使用寿命长<, o:p>	较低
光感控制技术	部分厂家支持（如广州捷发）	部分厂家支持（如广州捷发）	部分厂家支持（如广州捷发）	准确	重量不超过计1公斤,安装运输极其方便,可随身携带	快	不支持	10至200寸可变	不易损坏,使用寿命长	较低
