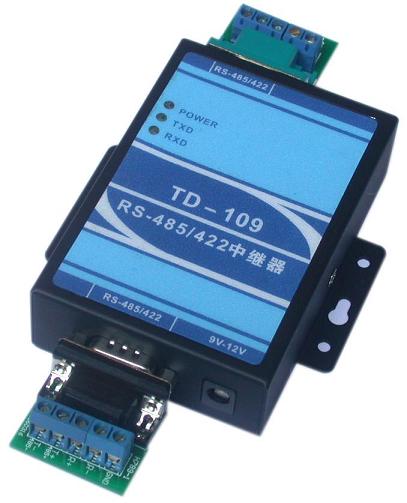

TD-109是一款RS-485/422中继器（又称RS-485/422信号放大器，RS-485/422信号延长器，485增强器），是深圳市天地华杰科技有限公司为了解决RS-485/422信号在传输中衰弱的问题而专业设计。该RS485中继器是采用工业级设计，可以使RS-485/422信号延伸4000英尺（1200米）或再增加32个连接点，同时具有很强的防雷和光电隔离保护功能，能为两端的RS-485/422设备提供有效的保护。RS485中继器它支持RS-485总线与RS-422总线的自动切换，无需人工调拨。是增强RS-485/422信号的最好选择！


                 1.  产品安装方便、可选择壁挂式或导轨安装
                 2.  接线采用五位接线端子，方便布线
                 3.  高效的防雷管可以有效地抑制闪电(Lightning)和ESD，
                 4.  提供每线600W的雷击浪涌保护功率
                 5.  增加RS-422/RS-485总线网络中485设备的数目.
                 6.  能够提供3500V的隔离电压，可以有效的防止雷击和共地干扰。
                 7.  采用数据流向控制技术，自动判数据传输方向，零延时设计，自动侦测串口信号速率
                 8.  能够有效地延长RS-422/RS-485信号1200米。
                 9.  全金属外壳，防静电，抗干扰能力强。




                 ◆ 接口特性：串口符合EIARS-232/485/422协议
                 ◆ 电气接口：接口（五位接线端子）
                 ◆ 传输介质：超五类双绞屏蔽线或者485专用线
                 ◆ 传输距离：每增加一个中继器，可使您的485网络再延长1200m
                 ◆ 通信速率：300---115200bps
                 ◆ 挂接点数：32个标准节点
                 ◆ 隔离电压：2500V连续 7000V脉冲
                 ◆ 保护等级：600W浪涌保护,15KV静电保护
                 ◆ 工作方式：异步工作,点对点或多点,2线半双工,4线全双工
                 ◆ 隔 离  度：隔离电压3000V
                 ◆ 传输距离：RS-485/RS-422端1200米
                 ◆ 尺      寸：95L*65W*25H（毫米 ）
                 ◆ 使用环境：温度：-20℃－60℃，湿度：5％—95％





               用于点对点、点对多点通讯、工业控制自动化、道路交通控制自动化、智能卡、考勤、门禁、售饭系统、工业集散分布系统、闭路监控、安防系统、POS系统、楼宇自控系统、自助银行系统 。电信通讯系统、银行、保险系统、 远程分散式设备控制、智能自动报警及消防联动系统、楼宇自动控制系统、大型零售系统、网络家电等。
