■系统特点&优势

◆PCI Express交换架构

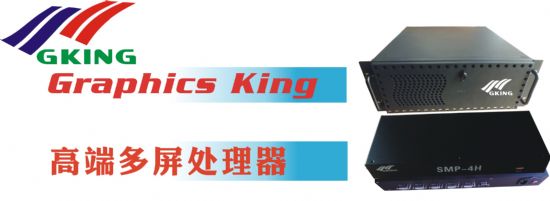

Graphics King 显示墙多屏处理器采用最前沿尖端的第二代

PCI Express技术，带宽达到惊人的192Gbps，每个机箱都

是真正的无阻塞传输架构，这足以支持大屏幕显示墙的任何

配置及应用需求。

◆性能卓越的计算机

Graphics King 显示墙多屏处理器同时也是一台拥有超强性

能的计算机，它配置了Intel   Core2 i3/i5/i7 CPU处理器。

预装了Windows操作系统，拥有出色的桌面操作系统，让

系统运行更加灵活、稳定可靠，图形管理更加方便、快捷；

轻松实现动态的超高分辨率桌面，动态的高速网络直通显

示，灵活自如运行您的应用程序，方便高效。图像的全墙

漫游、位移、缩放更加自由，图像叠加显示性能更胜一筹

◆高性能的图形卡

拥有全新唯一创新显示墙处理器技术，业界独家采用目前业

内最先进的NVIDIA高性能桌面GPU(图形处理器)架构的高

品质专业图形卡， PCIe2.0总线×16接口，每张图形卡拥有

16GB/s的传输带宽及512MB以上的GDDR5显存，可驱动两

个分辨率高达2560×1600(双链DVI，数字)或2048×1536

(模拟)的显示单元。所有的输出图像都被同步以消除显示单

元间的像素撕裂，无缝过渡的动态精细度，实现前所未有的

画面清晰度、流畅的视频、精确的颜色以及精确的图像缩放。

◆丰富而强大的输入卡

全新的双链DVI-I输入卡可采集处理最大的2560×1600的数

字DVI信号(330MHz像素时钟带宽的图像)或2048×1536的

模拟RGB信号，以及最高1080p@60Hz的逐行扫描的分量

视频信号。VDA HD视频输入卡可处理标准的CVBS复合或

S-Video视频信号，它使用GKing的视频3D降噪、动态补偿

的去隔行与缩放引擎提供顶级的图像质量。DVI-I与VDA HD

视频输入卡都采用了GKing独有的传输技术，确保每卡都能

以全帧传输与显示输入信号，无论输出窗口大小都不会丢

帧，完美再现图像源。

◆海量的数字IP流媒体视频输入

海量的数字IP流媒体视频信号输入处理平台，采用优化的解

码算法来解码压缩的视频流信号，能最大限度地利用显示墙

控制器系统资源，支持一系列的网络摄像机、NVR和DVR厂

家，包括混合的传输与编码方式。所支持的视频编码标准包

括H.264、MPEG-4、MPEG-2、MJPEG，实现智能化网络

视频联动的大屏幕系统调度监控和综合管理显示平台。

◆系统的稳定性

Graphics King系统是针对24×7持续运行而设计的，尤其针

对那些要求最苛刻的视讯环境。Graphics King 系统配备了

包括热交换N+1冗余电源、热交换系统风扇以及配置为RADI1

阵列的热交换硬盘在内的许多冗余组件。

◆创新的系统架构设计

独立开发团队，专注品牌高端显示墙处理器，拥有核心技术，

自主知识产权。自行设计Graphics King显示墙多屏处理器

的软件与硬件，创造出的系统架构高度吻合，业界独家采

用NVIDIA高性能桌面GPU (图形处理器)架构、高分图像

分割技术、流媒体文件播放技术、高清视频播放技术、超

高分辨率网络信号高速显示应用等，拥有卓越功能与性能。这

为GKing对产品的支持提供了更好的基础—我们拥有任何第三

方集成商或其他厂商所不具备的那种深入的系统知识。

◆灵活强大的系统扩展性

Graphics King显示墙多屏处理器，灵活的配合独家拥有采

用高达330MB像素时钟输入的高分辨率图像分割技术，目

前单个系统支持驱动32块显示单元。采用GKing独有的的传

输技术，实现多系统输出驱动超大规模的超高分辨率拼接墙

系统（不低于256屏的超高分辨率拼接墙规模）。

◆GkController管理控制软件

GkController软件是一套标准的、完善的、集中的，且直观

的为超高分辨率拼接墙显示系统及多屏处理器的控制与管

理而开发的功能强大的应用管理系统软件解决方案，它基

于客户端/服务器的系统：服务器位于Graphics King多屏处

理器中，客户端安装在与服务器同一网络的运行Windows

的任何PC中。其主要为您提供对拼接墙显示系统上的各类

应用窗口的控制和管理以及对显示引擎的控制。具有强大的

集成控制管理能力，可以实现对显示单元、外围设备等大屏

幕相关的外围设备的集中联动控制。支持多个用户客户端安

装、同时连接和操作；提供多用户的认证和权限级别设置管

理，可为不同的操作者分配特定的操作和访问权限；可对多

种信号源定义、调度和管理；可自定义管理储存显示模式和

预案并通过用户界面或热键迅速调用。

GkController提供了一个基于对象的、可模拟操作的界面

诸如DVI、RGB、3G-SDI、HD和视频、流媒体视频、网络

信号、网络超高分辨率信号等远程和本地应用程序窗口可在

虚拟仿真的显示区域内回显拼接墙处理器内容画面并任意拖

放，直观地对拼接墙系统所显示的内容画面和显示效果进行

实时监控，实现在重要应用场合对信号源的预先准备和快速

调用显示，确保图像画面显示的及时性和准确性。提供简便

友好，可定制的人机操作界面，使得对拼接墙的操控更方便快

捷、简单、迅速而直观。

■产品规格

◆主机箱

CPU处理器

Intel Core   i3\i5\i7

系统内存

标准配置2GB，可选2GB以上

扩展插槽

多个PCI Express 2.0 ×16插槽(可增加

多个扩展机箱N个插槽)

PCI Express交换总线

第二代，无阻塞架构

硬盘

1个500GB，7200RPM，SATA，可选第

二块硬盘

光存储

标准DVD-ROM

网络接口

标准的10/100/1000Mbps RJ45接口，

可扩展多个网卡

USB输入设备

104键盘，滑轮鼠标

◆超高分辨率图像分割器

输入

1个DVI-I接口路

输入格式

双链路DVI信号

分辨率

330MHz像素时钟带宽的图像

色深

每像素32位

输出接口

每台4个DVI-I接口(适合数字和模拟，

包括DVI-D和HD15)

输出分辨率

853×480@60Hz～1920×1080@60Hz

（包含支持1024×768@60Hz、

1400×1050@60Hz、1365×768@60Hz、

1366×768@60Hz、1920×1080@60Hz）；

数字与模拟输出模式均可定制

色深

每像素32位

◆图形卡

显存

每双头图形卡512MB/1GB及以上

图形处理器(GPU)

NVIDIA

GeForce 9800GT以上

CUDA流处理器核心数量:112～1024

分辨率

数字：每输出640×480到2560×1600

模拟：每输出640×480到2048×1536

输出信号

DVI-I接口(支持单双链路DVI和模拟VGA

接口)

色深

每像素32位

32倍速抗锯齿技术

闪电般迅速、高质量的抗锯齿技术能够

以最高32倍速的采样率消除锯齿边缘

◆双头DVI-I RGB信号输入卡

输入

单个系统最大32路，可扩展

格式

双链路DVI 2560×1600

逐行扫描的高清分量(480p,720p,1080p)

RGB输入640×480至1920×1200

像素率

数字：最高330MHz

模拟：205MHz

像素格式

每像素32位

开窗口数量

每卡不限开窗数目

◆视频输入卡

输入

单个系统最大128路，可扩展

输入格式

PAL，NTSC，SECAM

开窗口数量

每卡不限开窗数目

◆数字IP流媒体视频输入

输入

数量没有限制

流媒体视频编码标准

H.264、MPEG-4、MPEG-2、MJPEG

输入接口

RJ45，千兆以太网口带宽

◆网络全高清媒体信号输入

输入接口：

RJ45,千兆以太网口带宽

流媒体文件格式：

TS、MPG、M2TS、AVI、MOV、MKV

H.264、WMV、RMVB、MP4、VOB/DVD等

◆网络RGB信号输入

输入

网络计算机、工作站信号，数量不限制

分辨率

任意分辨率

输入接口

RJ45，千兆以太网口带宽

◆操作环境

运行温度：0℃～40℃

工作湿度：10～90% 不冷凝

◆电气要求

输入电压

行频：50～60Hz

100～240V交流电，自动调节电源

◆尺寸

尺寸

23.8cm(H)54cm(W)59cm(D)

◆设计符合的标准

国际

CE，CB，IEC60950，

RoHS标准

美国

UL60950所列，FCC A级

加拿大

CUL CSAC22.2
