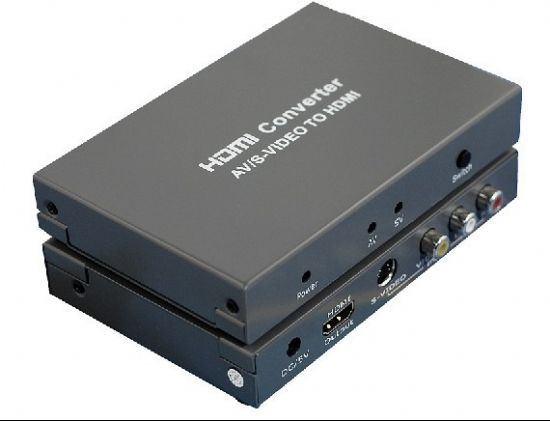

的多媒体切换器是将CVBS或S-Video信号，AUDIO (L/R)立体声信号通过数字化处理转换为HDMI信号输出. 从而大大提高了图像和声音的品质效果,使CVBS或S-Video信号提升为720P的逐行信号, 图像更为清晰稳定。

本公司所生产设备为以下应用提供解决方案：如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。

真诚服务是我们的理念，顾客满意是我们的宗旨。本公司将以最优惠的价格提供给客户最好的产品，并竭诚为客户提供优质服务。

产品特点

• 一路S-Video信号输入；
• 一路AV信号输入；
• R/L 音频模拟信号输入
• 一路HDMI信号输出；
• HDMI输出720P/60HZ；
• 自适应PAL/NTSC制式；
• 工作状态指示灯，当信号源或者信号端处于工作状态时，相应的LED灯会变亮；
• 使用AWG26规格的线缆时，设备输出可达20米
• 输入端直接摁按钮进行控制
•   无信号损失

l 安装简易；

• 外置DC5V/1A的电源；

连接与操作:

1. 通过S-Video线把信号源与多媒体切换器的S-Video输入口连接起来；
2. 通过AV线把信号源与多媒体切换器的AV输入口连接起来；
3. 通过HDMI线把多媒体切换器的HDMI输出口与显示终端的HDMI输入口连接来；
4. 把多媒体切换器接上5V电源。

产品规格:                                                          ASK-C001

支持输入…………………………………………….………………………………..CVBS and AV

音频输入 ….……………………………………………………………………………..R/L Analog

支持HDMI输出 ……..……….….……………………………………………………..720P/ 60Hz

CVBS复合视频输入……………………………. …………………….....0.5~1.0Volts p-p 75ohm

S-Video Y/C视频信号输入……………………………………………….0.5~1.0Volts p-p 75ohm

AUDIO (R/L)音频输入  …………………………………………………..0.5~3 Volts p-p 47ohm

输出DDC 信号……………………………………………………………… …….5Volts p-p (TTL)

最大工作电流……………………………….………………………………………...............600mA

输出线缆长度…………………………………………..≤20m ，使用AWG26 标准HDMI的线缆

电源适配器规格…………………………Input:AC (50HZ, 60HZ) 100V-240V; Output: DC5V/1A

工作温度范围……..…………….………………..…………………… ………………(-15 to +55℃)

工作适度范围………………………….….……………………………………5 to 90%RH (无凝缩)

尺寸 (长 x 宽x 高)   ………………………………………………………….134X89X22 (mm)

重量…..……………………………………………………………..…….……………..……….. 325g
