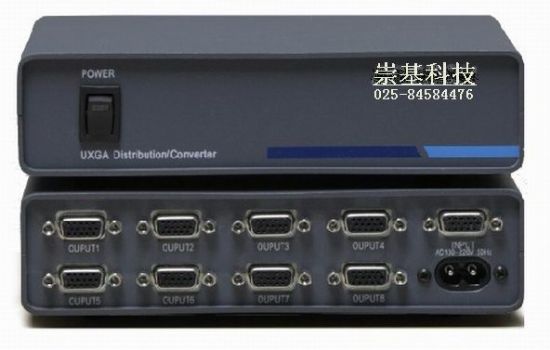

VGA视频信号分配器

产品型号：CJ-SDVGA1×8

产品介绍：

CJ-SDVGA系列分配器是专用于计算机高分辨率图像信号的高性能分配器。可将一路输入信号分配输出给多路显示设备。SDVGA系列分配器具有高达300MHz（-3dB）的满载带宽（定制产品最高带宽可达500MHz），可兼容RGBHV、RGBs、RGBsB和分量视频信号，可在VGA、SVGA、XGA、SXGA、UXGA信号模式下提供良好的高清晰表现。

南京崇基信息科技有限公司：025-84584473,84584476,84584479Fax 。

产品特点：

 采用高带宽分配芯片，成品实际带宽300MHz，定制产品可达500MHz；
  内置防静电处理功能，可以无损传输1280*1024 －85Hz 60米；
  满足用户使用分辨率：1920*1080  60HZ ；
  内置高性能稳压电源，产品使用更加稳定安全。

同系列产品型号：

CJ-SDVGA-1*2 ,CJ-SDVGA-1*2S ,CJ-SDVGA-1*3B ,CJ-SDVGA-1*4 ,CJ-SDVGA-1*8 ,
CJ-SDVGA-1*10,CJ- SDVGA-1*20 其他型号设备均可定制。

技术参数及指标：

视频：
带    宽： 300 MHz（-3dB），满载  0-10 MHz≤± 0.1dB   0-100 MHz≤±0.8 dB
通道串扰： -53 dB@10 MHz ， -45 dB@30 MHz ，-37dB@100 MHz
亮度色度干扰： <-80 dB@1 kHz，满载
微分相位误差： 最大0.1度，RL=150Ω
微分增益误差： 最大0.1％，RL=150Ω
典型传输延时： 1.3 ns@2 V p-p，RL=150 Ω
分辨率： 1920*1080@60Hz
视频输入：
接    口： HD15PIN（VGA）
最小/最大电平： 模拟信号：0.5 V～2.0 Vp-p（无偏置电平）
额定电平： RGB：0.7 Vp-p
 分量视频以及S-视频的Y信号、复合视频：1.0 Vp-p
 分量视频的R-Y/B-Y信号和S-视频的C信号：0.3 Vp-p
阻    抗： 75 Ω
回波损耗： -30 dB@5 MHz
直流偏置： ±5 mV输入无偏置电平
视频输出：
接    口： HD15PIN（VGA）
最小/最大电平： 模拟信号：0V～2.0 Vp-p（根据输入信号而定）
额定电平： RGB：0.7 Vp-p
 分量视频以及S-视频的Y信号、复合视频：1.0 Vp-p
 分量视频的R-Y/B-Y信号和S-视频的C信号：0.3 Vp-p
阻    抗： 75 Ω
回波损耗： -30 dB@5 MHz
直流偏置： ±5 mV输入无偏置电平
同步信号：
输入电平： 1.0 V～5.0 Vp-p，4.0 Vp-p ( 标准)
输出电平： AGC to TTL：4.5V～5.0 Vp-p
输入阻抗： 75 Ω
输出阻抗： 75 Ω
规格：
电    源： 交流85V ～265V ，50 Hz /60 Hz
温    度： 工作温度：0°C～+50°C   储存温度：-20°C～+70°C
湿    度： 储存、使用湿度：10% ～ 90%
平均故障间隔时间： 30,000小时。
