TK-3000S 全彩LED视频处理器
深圳市图科电子有限公司
 最新供应 | 公司介绍
联 系 人:黄宁辉
所 在 地:广东深圳
联系电话:13826582720
联系传真:075526997906
公司网址: http://www.tuukoo.com
电子邮件:2a168@163.com
公司地址:罗湖区深南东路2001鸿昌广场25
 商情详细信息

产品概述:
TK-3000S系列处理器是专门为LED大屏幕量身打造的全彩LED视频处理器,充分考虑了该应用场合的各种需求,以最集成的架构完成更强大的功能。输入接口支持CVBS×3、S-Video、YPbPr、VGA、DVI、HDMI,输出分辨率最大可达1920×1080,并支持画中画,图像亮度对比度调节等,是一款性价比相当高的视频处理器。


功能特点:
●系统架构高度集成,最精简的架构完成更强大的功能
●10bit数据处理,保证细腻的画质
●3D梳状滤波器
●3D视频降噪
●动态补偿去隔行技术
●智能边缘型自适应算法,边缘更平滑
●12bit RGB Gamma 查找表
●双画面行、场独立缩放
●支持单画面、画中画、画外画,画面任意漫游、任意叠加
●输入接口支持CVBS×3、S-Video、YPbPr、VGA、DVI、HDMI
●输出分辨率支持640×480~1920×1080
●图像局部放大(抽取)显示,可在全屏显示跟局部显示间切换
●图像亮度调节、对比度调节
●支持两个画面前景后景无缝切换
●中英文字符液晶
●36个用户按键,所有操作一键完成,用户无需培训即可使用
●优异的上位机界面,更包括脚本定时调度功能,定时自动切换信号、调节画面等
●上位机操作跟按键操作可实现同步,通过上位机将参数保存至设备,设备断电后仍可自动配置
●用户配置一键快速保存及调出
●7*24小时工作,性能稳定可靠

TK-3000S LED全彩处理器典型应用案例

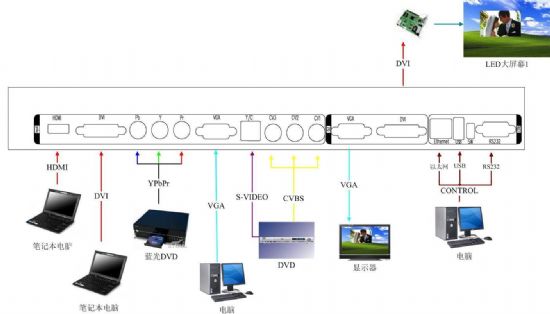

TK-3000S视频处理器可以接入多达8路不同的视频信号,经逐点缩放或局部放大后驱动1920×1080分辨率的LED大屏幕。

应用一、画中画显示


●选择8路信号中的任意两路输入,画中画形式显示在LED大屏幕。
●最大尺寸1920*1080。

应用二、局部抽取显示
●BVP3000视频处理器支持全屏幕显示跟局部显示之间任意切换,可方便切换信号源。
●最大尺寸1920*1080。

应用三、单画面显示
●接入8路信号中的任意一路,显示到LED大屏幕
●最大尺寸1920*1080。



TK-3000S视频处理器技术规格

输入信号

类型数量

CVBS×3、S-VIDEO×1、YPBPR×1、VGA×1、DVI×1,HDMI×1

CVBS/S-VIDEO分辨率

480i/576i/480P/576P

CVBS幅度阻抗

Vpp = 1V/75欧姆

S-VIDEO幅度阻抗

Y:Vpp = 0.7V/75欧姆

C:Vpp = 0.35V/75欧姆

YPBPR(HDTV)分辨率

480i,576i,480P,576P,720p@50,720p@60,1080i@50,1080i@60,

1080p@50,1080p@60等。

YPBPR幅度阻抗

Y:Vpp= -0.3 ~+ 0.7V/75欧姆;

Pb:Vpp= -0.35 ~+0.35/75 欧姆;

Pr:Vpp= -0.35 ~+0.35/75 欧姆

VGA分辨率

800*600@60,800*600@75,1024*768@60,1024*768@75,1280*768@60,

1280*800@60,1280*960@60,1280*1024@60,1280*1024@75,1366*768@60,

1440*900@60,1600*1200@60等。

VGA幅度阻抗

Vpp = 0.7V/75欧姆

DVI分辨率

支持热插拔

800*600@60, 1024*768@60, 1024*768@75, 1280*768@60,

1280*1024@60,1440*900@60,1600*1200@60,1920*1200@60等。

HDMI分辨率

支持热插拔

800*600@60, 1024*768@60, 1024*768@75, 1280*768@60,

1280*1024@60,1440*900@60,1600*1200@60,1920*1200@60等。

输出信号

类型数量

VGA×1,DVI×2

输出分辨率

640*480@60,800*600@60,800*600@75,1024*768@60,1024*768@75,1280*768@60,

1280*1024@60,1280*1024@75, 1360*768@60,1366*768@60, 1440*900@60,

1440*1050@60, 1600*1200@60, 1680x1050@60,1920*1080@60等。
