特点

n 采用HD-VLFCTM技术，实现4路高清视频信号视觉无损传输

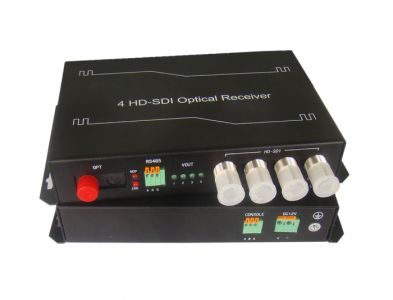

n 设备结构

Ø 紧凑小型化机箱

Ø 所有业务在前面板出线

n 光线路接口

Ø 单纤双向FC光模块接口

Ø YD841T：发送1.5625Gb/s，接收4.64Mb/s

Ø YD841R：接收1.5625Gb/s，发送4.64Mb/s

Ø 传输距离10Km，长距离传输需要定制

Ø 提供光消失告警和光信号失步/误码告警指示

n 视频业务接口

Ø YD841R提供4路HD-SDI电接口输出

Ø YD841T提供4路HD-SDI或HD-VLFCTM电接口输入，两种接口可自适应（支持混插）

Ø 输出信号状态指示和输入信号锁定状态指示

Ø 内置保护电路，有效防止接口静电损坏

Ø 内置电缆均衡器

n RS485数据接口

Ø 提供1路RS485通道

Ø 采用二线双向接口

Ø 最高支持115.2Kb/s波特率

Ø 内置保护电路，有效防止接口静电损坏

n 支持多种视频格式

Ø 1080P@30,25,24

Ø 1080I@60,50

Ø 720P@60,50,30,25,24

n 遵从标准

Ø 符合SMPTE-292M

Ø 符合RS-485

n 供电方式

Ø 12V DC电源

Ø 最大功耗15W

n 环境要求

Ø 工作环境温度-30～60摄氏度

系统应用

Ÿ   电视现场转播

Ÿ   高清视频会议

Ÿ   高清视频监控
