DXC-390/390P具有多种功能，是多种医学应用的完美之选。

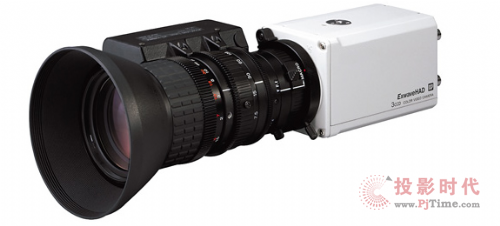

DXC-390P是一款1/3"型3CCD彩色视频摄像机，它采用索尼全新的Exwave™ HAD技术。与之前的CCD技术相比，不仅有效减少动态画面的拖尾，同时还能极大改善摄像机的灵敏度（2000lx时为F8）。

DXC-390P采用C型接口装配镜头，可提供800电视线的高分辨率和61dB的高信噪比。对于医疗影像捕捉应用中的图像精度和真实还原的较高要求而言，无疑是理想的选择。

·        高分辨率图像质量

1/3" 3 CCD Exwave™ HAD技术允许DXC-390P提供具有超高画质（800 TV线）和色彩精确性的影像；高灵敏度（2000 lx时为F8）和低拖尾水平

·        C型接口和后凸缘调节：

提供多种可用镜头供选择，并允许目镜焦距同步到摄像机图像

·        色彩阴影补偿：

允许在监视器上确认颜色，在显微镜检查中尤其有用

·        全新的10位数字信号处理器(DSP)技术，可用于强大的图像对比度控制：

DynaLatitude™：独一无二的特色功能，可根据视频信号水平分布直方图管理各个像素的对比度；动态对比度增强控制(DCC+)：创新的DSP技术，基本消除了色度失真，适合用于拐点校正；黑电平延伸：增强黑暗区域的对比度，同时黑色压缩技术增强暗度和亮度的对比显示；局部增强：允许选择特定颜色，并修改其色调、饱和度和锐化度。

·        扩展同步锁相

VBS同步锁相和HD/VD输入/输出）：
实现了信号与抓帧器板的同步

·        多种电子快门功能

-内置的多速度电子快门（10级）可以拍摄快速运动无拖尾的清晰影像
-长时间曝光模式（手动选择），是日光灯条件下应用的理想选择
-清晰扫描功能消除了拍摄计算机显示屏时出现的横条纹
-自动CCD光圈
-闪光灯功能（与外部闪光灯同步）在检查应用中尤其有用

·        全面控制功能

可从侧面板或通过选配的遥控器RM-C950来控制所有的功能：
RS-232C接口：
实现了外部计算机对摄像机的轻松控制和操作
使用可选的摄像机适配器CMA-D3/CE，可以从远达100米的距离远程控制摄像机的功能。

·        尺寸小，重量轻

- 尺寸： 56x50x128
- 重量： 370g



特点

·        超级增益(+30dB)

在昏暗条件下拍摄影像时非常有用

·        场景文件和用户文件

允许用户立即调用准备好的参数集

·        白平衡模式

AWB（自动白平衡）
ATW –正常/宽（自动跟踪白平衡）
手动
预设3200K/5600K

·        同步功能

-闪光灯功能
- WEN输出
实现了快速移动拍摄对象的完整的垂直分辨率

·        自动曝光模式

AE等级
-调节标准亮度等级，最多可在镜头光圈中+/-一个F级>
AE速度
-可选的AE（自动曝光）反应速度，适合不同光线条件下的应用
AE区域
- AE区域是测光系统，包括6种不同的模式（多重、裂隙、中等、手动、大面积、点）

·        视频输出

RGB、Y/C和复合视频输出

技术规格

请注意，该功能/规格因国家/地区而异

全部折叠全部展开

通用规格



拾取装置	1/3型IT（行间转移）CCD
有效像素	PAL:752 (H) x 582 (V)
感应区	4.8 (H) x 3.6 (V) mm
扫描系统	PAL:2:1隔行扫描，625行
水平扫描频率	PAL:15.625 kHz
垂直扫描频率	PAL:50 Hz
同步系统	内部或外部，带VBS、HD/VD
相位控制	H/SC相位控制
水平分辨率	800 TV线
灵敏度	2000 lx时为F8.0
最低照度	4 lx（F2，增益：超级）
信噪比	PAL:61 dB
增益	STEP（步进）/AGC/HYPER（超级）可选
电子快门	OFF（关闭）/STEP（步进）/VARIABLE（可变）/
CCD IRIS（CCD光圈）	可选
镜头遥控	（自动或手动）/视频可选
AE区域	多重/大面积/中等/点/裂隙/手动可选
AE等级	可变
AE速度	快速/中速/慢速可选
AE检测	平均值/峰值可选
对比度效果	手动/ DynaLatitude/ DCC+可选
拐点	高亮度/正常亮度/低亮度可选（对比度效果：手动）
黑电平延伸	可变（对比度效果：手动）
伽玛	ON（开）/OFF（关）可变
基座	主调节和R/B可手动调节
黑电平平衡	ABB
白平衡	AWB/ATW NORMAL（ATW正常）/ATW WIDE（ATW宽）/ MANUAL（手动）/3200K/5600K可选 AWB或ATW R/B图像，手动R/B增益
ATW区域	正常/手动可选
ATW速度	快速/正常/慢速可选
细节水平	开/关（“可变”为“开”）
细节频率	高/中/低可选
线性矩阵	开/关
线性矩阵	MODE STANDARD（标准模式）/R增强/G增强/B增强/手动可选
局部增强	ALL/ IN/ OUT输出
CCD集成模式	场/帧可选
阴影补偿	关/开（手动控制）
触发极性	正缘触发/负缘触发可选
波特率	19200 / 9600 / 4800 / 2400 / 1200可选
同步	RGB / G / OFF可选
闪光灯	开/关
用户文件	A / B可切换（双模式记忆）
场景文件	STANDARD（标准）/MICROSCOPE（显微镜）/FULL AUTO（全自动）/STROBE（闪光灯）/文件A或B
输出信号	VBS/RGB/SYNC/Y/C
工作温度	-5°C至45°C
储存温度	-20°C至60°C
电源要求	DC 10.5 V至15.0 V
功耗	约7.6 W
尺寸	56 (W) x 50 (H) x 128 (D) mm （2 1 /4 x 2 x 5 1 /8英寸（不含突出部分）
质量约为	370 g (13 oz)
连接器	镜头（6针） RGB/SYNC（9针D-sub） DC IN/VBS（12针） 视频输出(BNC) 触发器输入(BNC) 遥控控制（8针mini DIN）

标配配件



镜头接口盖(x 1)
操作说明(x 1)
三脚架适配器(x 1)
面板说明(RM-C950)







DXC-990/990P具有多种功能，是多种医学应用的完美之选。

DXC-990P是一款1/2英寸DSP 3-CCD彩色摄像机，它采用索尼全新的Exwave™ HAD技术。与之前的CCD技术相比，不仅能有效减少动态画面的拖尾，同时还能极大改善摄像机的灵敏度（2000lx时为F11）。DXC-990P采用K型接口装配镜头，可提供850电视线的高分辨率和63dB的高信噪比，它非常适合机器视觉、工业显微镜、数字摄影、肖像校对、网络广播、游乐设施、角度拍摄（如体育赛事）和科学图像捕捉等应用。DXC-990P具有DynaLatitude、数字细节、局部增强和色彩阴影补偿功能，这些功能对显微镜应用非常有用。

·        一流的画质-1/2英寸Exwave™HAD TM技术-

DXC-990/P/MD集成了新开发的三个1/2英寸IT CCD传感器，此类传感器采用Exwave™HAD技术，有效像素达380,000/440,000。Exwave是指“延长波长”响应，但此传感器的高灵敏度和极低拖尾电平等其他功能都由传统CCD技术继承而来。

·        K -卡口座和后凸缘调节

提供多种可用镜头供选择，并允许目镜焦距同步到摄像机图像

·        数字信号处理器

DXC-990/P/MD采用一种10位数字信号处理器LSI技术，该技术已跻身行业中的最佳性能提供者行列。新DSP技术带来了高稳定性和高可靠性，以及以下众多的新增高级功能，例如DynaLatitude和局部增强。

·        RPN补偿

CCD图像传感器由一系列单一像素组成。异常传感器像素在图像中显示为RPN（残余点噪声）。使用DXC-990/P/MD彩色视频摄像机时监视器屏幕上可能会出现此现象。此现象源自CCD图像传感器的高灵敏度，不属于摄像机的内部故障。但是，在高增益模式等一些特殊应用中，某些RPN等级可能不被接受。因此，DXC-990/P/MD摄像机配备了RPN补偿电路，此电路使用新IC以电子方式补偿RPN。但该功能不能确保实现完美补偿。

·        大量电子快门功能

DXC-990/P/MD使用电子快门，具有多种独特功能。

a)电子快门速度高达1/100,000秒
对于DXC-990/P/MD的CCD成像器，其内置电子快门的速度可变，这一特性使其能够捕捉到无模糊、画质清晰的快速移动目标。
b)长时间曝光
除高速快门外，用户还可以手动选择快门速度，包括1至14帧（场模式）或2至15帧（帧模式），每次以1帧或从0.1至0.5秒的方式步进，选定后将其作为长时间曝光模式。
c)清晰扫描
清晰扫描功能消除了拍摄计算机显示屏时出现的横条纹这由视频与计算机之间的不同扫描频率所导致。
d) CCD光圈
当入射光超出了自动光圈的调整范围时，通过使用CCD电子快门功能，CCD光圈可自动降低摄像机的灵敏度，其中的CCD电子快门功能相当于10 F光圈（1/1024倍）的效果。

·        色彩阴影补偿

色彩阴影补偿功能非常有用，与显微镜适配器配合使用时尤其如此。
色彩阴影通常出现在电视监视器上，通常由电视镜头或光学适配器的性能所致。用户可通过在屏幕菜单上调整数量来以电子方式补偿色彩阴影。

·        增强的功能：闪光灯、超级增益、WEN、HD/VD输出、RGB同步

a)闪光灯功能
DXC-990/P/MD具有闪光灯功能，例如DXC-950系列的“从属”模式，该摄像机与外部触发器的时间同步，而且能够输出全帧图像。当视频设备应用于打印检验或照片证明时，该功能对系统集成商非常有用，因为他们可以轻松构建此系统。
b)超级增益
超级增益是指电子视频增益，+30dB。此功能可为极低光照条件下的拍摄提供便利。
c) WEN和HD/VD输出
DXC-990/P/MD可以输出WEN脉冲和HD/VD信号。
WEN脉冲可用于连接抓帧器板或UP-50/P，还可用于彩色视频打印机以实现闪光灯和长时间曝光功能。使用WEN脉冲可让您轻松捕捉到全帧静态图像。
此外，当使用抓帧器板时，HD/VD信号也非常有用。
d) RGB同步
DXC-990/P/MD所具有的一个模式新增了同步信号功能，可用于绿色和每个RGB输出。此新功能为每种色彩检查提供了便利。

·        全面控制功能

使用可选的摄像机适配器CMA-D3/CE，可以从远达100米的距离远程控制摄像机的功能。
DXC-990/P/MD设有一个RS-232C接口，因此用户可通过个人计算机等外部设备远程控制此摄像机。DXC-990/P/MD的协议面向公众开放。

·        AE功能（用户定义的测光区域、可选的AE速度、宽范围）

自动曝光功能非常有用，它可自动控制亮度。通过配合使用曝光控制以及自动光圈、自动增益控制(AGC)和CCD光圈（应用可变快门速度），DXC-990/P/MD可进行适当图像曝光，即使在摄入光超出自动光圈控制范围时也不例外
