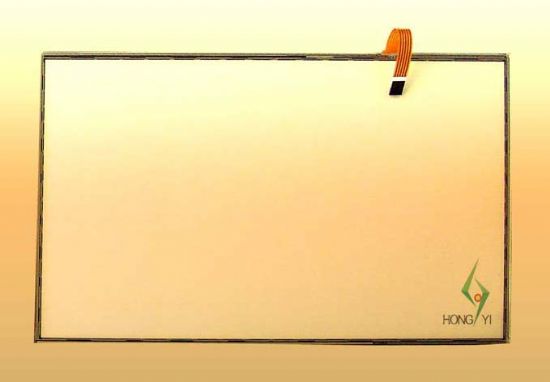

22英寸宽屏电阻式触摸屏是我公司在2008年最新推出的一款主打产品，也是目前中国大陆地区，生产电阻式触摸屏厂家中第一家推出22英寸宽屏电阻式触摸屏的厂家。该尺寸产品是目前广告机上的主打触摸查询外部设备，宽屏大尺寸显示界面可支持不同触摸区域操作点击。可视角度界面宽敞、触摸线性小于2.0%。产品参数及测试条件如下：

五线电阻屏特性 Characteristics

我公司所生产的22英寸16：10宽屏五线电阻式触摸屏严格按照ITO TOUCH PANEL标准规范制作,经检验其性能均能满足标准使用要求。以下为我司所生产的22英寸（16：10）宽屏五线电阻式触摸屏相关参数及检测标准如下：
我公司产品料号（P/N）： 洪毅22英寸（16：10）宽屏五线电阻式触摸
我公司产品机种编号（Model No.）:hoyi-touch-22-W5R
ITO TOUCH PANEL标准规范
产品结构： 上层材料film +下层材料glass +插位引出线(FPC)

外形尺寸：492±0.20mm×318±0.20mm

可视区:480±0.20mm×302±0.20mm
驱动区：472±0.20mm×294±0.20mm
引出线长度：87±0.5mm
金手指补强后总厚度：0.3±0.05mm
产品材料： 雾面防牛顿环防划花材料

产品总厚度:3.2±0.15mm

1.1 环境特性 Environmental characteristics

NO.	项 目 Item	规 格 Specification
1	操作温度Operation temperature	-20℃～+70℃
2	保存温度Storage temperature	-30℃～+85℃

1.2 电气特性 Electrical characteristics

NO.	项 目 Item	规 格 Specification	备 注 Remarks
1	额定电压Rated Voltage	DC 5V 1mA
2	线性度 Linearity	≤1.5％	Load 120gf
3	端点阻抗Resistance	Film side: 200Ω～1250Ω	FPC连接端测量 At connector
		Glass side:100Ω～500Ω
4	绝缘阻抗 Insulation Resistance	≥20 MΩ	DC 25V

三. 机械特性 Mechanical characteristics

NO.	项 目 Item	规 格 Specification	备 注 Remarks
1	操作荷重 Operating force	20-150g	R0.8手写笔
2	表面硬度 Hardness of surface	≥4H	JISK5400
3	透光率 Light Transmission	≥75%
4	FPC弯折 Bending	弯曲半径1.0mm，3次以上	满足3.2
5	FPC剥离强度 FPC peeling strength	水平180度方向，0.5kgf 10分钟不剥离	满足3.2

四. 信赖性测试 Reliability test

NO.	项 目 Item	规 格 Specification	备 注 Remarks
1	高温测试 High temperature storage	80℃， 40hr	可靠性试验24小时后,电性能要符合3.2,机械性能要符合3.3
2	低温测试 Low temperature storage	-30℃， 40hr
3	高温高湿测试 High temperature high Humidity storage	70℃，70％RH，120hr
4	温度冲击测试 Temperature Cycling	-20±2℃ — 70±2℃ (0.5hr each),10cycles
5	打点寿命 Input life	＞15,000,000次 (Tip R0.8mm)
6	划线测试 lineation test	＞8,000,000次 (Tip R0.8mm)

超高耐久度的触摸屏

五线电阻触摸屏，是最可*的和使用寿命最长的电阻式触摸屏。依赖先进的判定技术和材料技术，提供长达5年的保质期。增强型防刻划硬膜使五线电阻触摸屏，获得无与伦比的防护能力，即便是在最严酷的工业环境下，也经得起考验。经过测试表明，五线电阻触摸屏上任何一点可使用次数可达千万次，是四线电阻产品耐久度的10倍以上。因而，非常适合于经常使用的场合。应用广泛介质的触摸屏灵活多样的人性化触摸输入方式可以使用多种触摸输入方式触动触摸屏，包括手指、指甲、笔尖、带手套的手和信用卡等，仍能保持良好的触摸感觉，适合各种使用环境和应用人群。定位精确的触摸屏 通过采用最新专利设计方案的五线电阻触摸屏，具有最高的触摸精确度。任何外部环境的变化，无需对触摸屏进行重新校验。与其它五线产品不同，无需通过查表和拟合曲线来进行非线性修正。它最精确稳定的设计，保证了可以从原始数据获得精确的结果。

高科技的电阻触摸屏 五线电阻触摸屏，是目前最可靠、快速、先进的电阻式触摸屏。在触摸屏领域不断的研究和创新，赋予五线电阻产品快速、精确、耐久的特征。超强的环境适应性 可抵抗最恶劣环境的5W五线电阻技术，具有超级可靠性、耐久性、和理想的寿命。在诸如液体溢出和泼撒情况下，潮湿的环境中以及彻底冲洗等不利环境下具有良好的密封性能，使屏幕能很好地防止被污染。五线电阻触摸屏，在POS（销售点）、工业控制、医疗仪器的应用中有着非常卓越的性能。无论用手指、带手套的手、手指甲还是信用卡之类的物体触摸荧屏，每次您都可以得到快速、精确的响应。五线电阻触摸屏使各种触摸输入方式均可激活屏幕，包括手指，手指甲，铁笔，带手套的手和信用卡-始终保持很好感。感兴趣的朋友可联系我们 。有兴趣的朋友可联系我13924157357 [url=]www.hongyi-touch.com MSN [url=]hongyitouch-baiduli@hotmail.com QQ641768123 872779237
