| 【 系列介绍 】 |
ZY-VGAR是一款VGA信号接收器，可同时输出二路VGA信号和音频信号。它是将VGA信号通过非屏蔽五类网线上平衡传输，以增强对共模噪声及干扰信号的抑制，同时大幅度地节约线材成本并简化了工程布线。采用专利技术将H和V信号编码至RGB信号上加重处理后发送，仅利用CAT-5电缆的三对双绞线完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信号的平衡编解码，并采用远距离高频补偿加重处理，带宽高达350MHz。使XGA（1024*768/60Hz）的传输距离达到500米，以满足大型工程投影机、显示器、TFT-LCD TV、PDP信号传输的需要。 |
|
| 【 产品图片 】 |
|
|
| 【 产品型号 】 VGAT/R2 、VGAT/R3 、VGAT/R4 （外形相同，传输距离参考如下） |
| 【 物理尺寸 】 160mm*83mm*30mm | 金属外壳 9V电源2只 80公分VGA线一根 音频线一根 |
| 【 型号选择 】 型号的选择如下 |
型号 | 产品说明 | ZY-VGA301T/R | 50米传输、单路输出、有源、音频、本地输出、亮度不可调 | ZY-VGA302T/R | 150米传输、单路输出、有源、音频、本地输出、亮度可调 | ZY-VGAT/R2 | 150米传输、两路输出、有源、音频、本地输出、亮度可调 | ZY-VGAT/R3 | 300米传输、两路输出、有源、音频、本地输出、亮度可调 | ZY-VGAT/R4 | 450米传输、两路输出、有源、音频、本地输出、亮度可调 | 备 注 | T：发送器 、R接收器、 另有4路、8路发送器、亮度可调 |
|
| 【 产品特点 】 |
| 1、9-12V直流供电,金属喷漆外壳 |
| 2、接收端两路VGA及音频信号输出接口 |
| 3、优异的干扰抑制，内置浪涌及防雷击保护 |
| 4、设备成对使用，可以传输150-450米 |
| 5、采用RJ45接口与发送器连接,使用简单,即插即用,一次安装能长期稳定工作 |
| 【 产品参数 】 |
VGA、SVGA、SXGA兼容 | 超强干扰抑制 | 视频图象亮度/锐度调整 | 高质量视频效果 | 抗地位差功能 | 高质量音频效果 | 距离300米范围调整功能 | SMT表贴工艺 |
|
| 【 视频参数 】 |
输 入 电 平 | 0.7Vpp | 输 入 电 平 | 0.75 Vpp | 输 入 阻 抗 | 75Ω（视频） | 输 入 阻 抗 | 5K Ω（音频） | 带 宽 | 200MHZ/3dB（＜500M的情况下） | 微 分 增 益 | ＜2% | 微 分 相 位 | ＜2o | K 系 数 | ＜3% | 信噪比（加权） | 60dB | 共 模 抑 制 比 | 60Db＠0～6MHZ | 增 益（均 衡） | 3～3.5dB＠5MHZ | 藕 合 | DC |
|
| 【 线缆要求 】 |
线 缆 类 型 | 非屏蔽双绞线对 | 线 缆 等 级 | 5类以上 | 线 规 | 24～16AWG（0.5～1.3mm） | 线缆标称阻抗 | 100欧姆 | 直 流 环 阻 | 10Ω/100米＠AWG24 | 分 布 电 容 | ＜62PF/米 | 工 作 温 度 | -25℃～70℃ | 储 存 温 度 | -40℃～150℃ | 相 对 湿 度 | 0～95%(非冷凝） |
|
| |

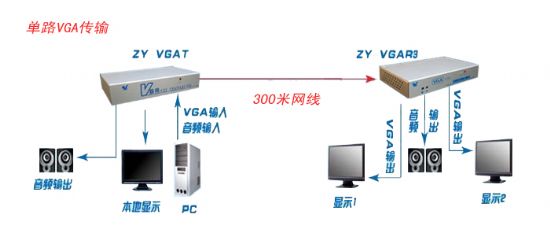

| 【 链接示意 】 |
|
